Mensimulasi Program CodeVison di AVR Studio 4

Dibandingkan dengan AVR Studio 4, code vision memiliki banyak kelebihan yang memanjakan para programmer atmel AVR. Sayangnya code vision AVR tidak dapat mensimulasi code yang sudah dibuat. Memang bisa saja kita pakai proteus untuk simulasi code langsung ke hardware, tetapi untuk pembelajaran simulasi seperti AVR Studio 4 sangat bermanfaat, karena menyediakan simulasi yang dapat di jalankan step by step, sehingga kita tahu proses yang terjadi di dalam mikrokontroler.

Nah… sekarang coba ikuti langkah berikut :

1. Buat program di code vision kemudian compile

Buatlah program sederhana, pada gambar diatas saya buat program sederhana untuk menjadikan PINA 0 sebagai output. PINA 0 akan berlogika high dan low secara bergantian dengan selang waktu 100ms.

Kemudian compile dengan tekan “shift+F9” pada keyboard.

2.  Buka aplikasi AVR Studio 4 kemudian pilih file berformat COFF dari hasil compile langkah 1

Jendela diatas akan muncul pertama kali ketika AVR Studio 4 di buka, klik open kemudian cari file COFF hasil compile pada langkah 1.

Klik open kemudian akan muncul jendela berikut

Klik save di folder yang sama, setelah itu akan muncul jendela berikut

Pada kolom debug platform (sebelah kiri) pilih AVR Simulator dan pada kolom Device (sebelah kanan) pilih jenis mikrokontroler pada saat membuat program di code vision AVR. Ok, klik finish

Belum selesai…, setelah ini akan muncul lagi jendela yang menanyakan folder yang terdapat file COFF tadi

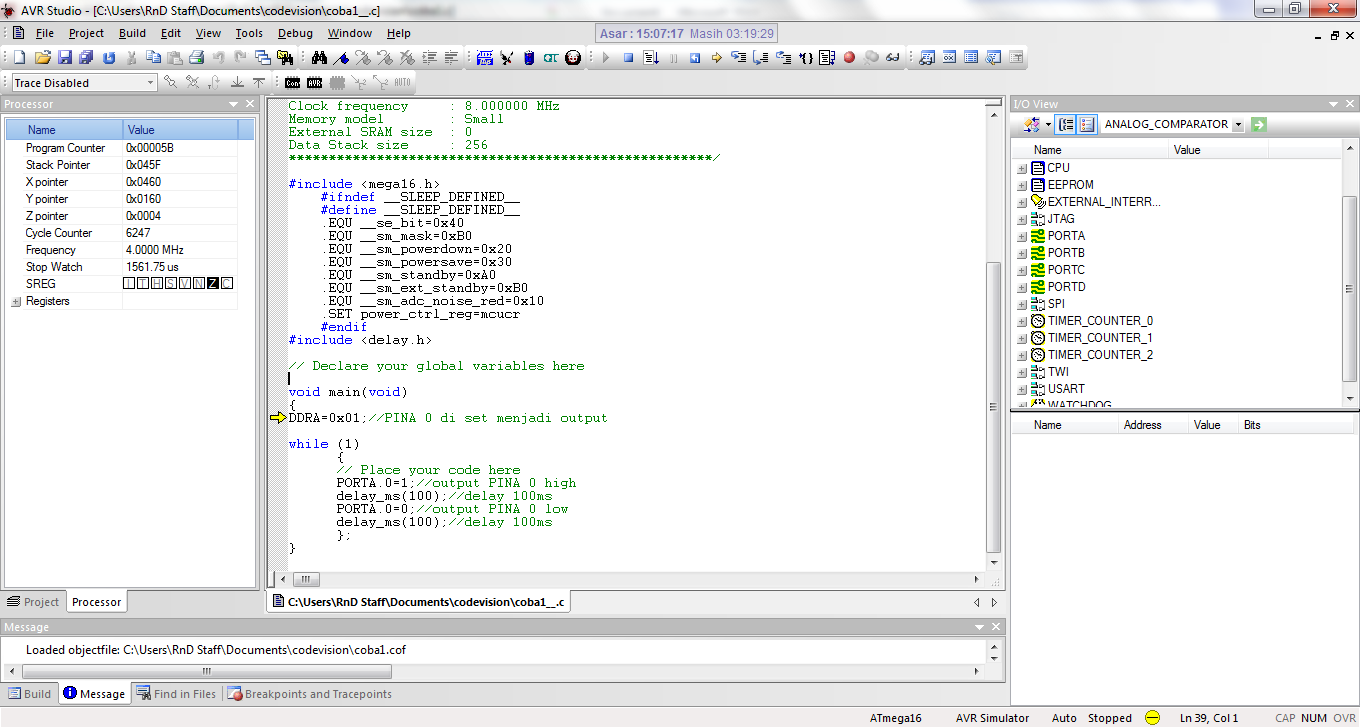

Arahkan ke folder tempat file COFF berada, kemudian klik OK. Nah …  berikut tampilan simulasi nya

Tekan F11 untuk running program step by step.
