Membuat PWM Atmega dari Timer dengan CodeVisionAVR

Bismillah

Sebenarnya membuat PWM bisa dengan berbagai cara, tapi kali ini saya ingin membahas tentang PWM yang dibuat dengan Timer Atmega.

Jalankan Aplikasi CodeVisionAVR versi 1.xx.x, lalu buatlah project baru

 Klik OK

 Klik Yes

Pada kesempatan kali ini saya memakai Atmega32 dengan Clock 8 MHz, kemudian klik bagian Timers

Yang saya gunakan sebagai PWM adalah Timer0, seting parameter seperti gambar diatas!

Kemudian pilih menu file, pilih Generate, Save and Exit

Akan muncul jendela warning


 Klik yes

 Beri nama file “pwm” (bebas namanya) klik save

 Beri nama file “pwm” (bebas namanya) klik save

 Beri nama file “pwm” (bebas namanya) klik save

Jendela editor diatas berisikan code inisial awal untuk membuat PWM, seperti biasa hapus semua code diatas kemudian ganti dengan code berikut

#include <mega32.h>

#include <delay.h>

#define pwm OCR0        //OCR0 adalah output untuk PWM

                        //OCR0 diberi nilai dari 0-255

                        //karena PWM yang digunakan adalah 8 bit

// Declare your global variables here

unsigned char i=0;

void main(void)

{

// Declare your local variables here

// setingan untuk OC0 sebagai output karena berada pada PINB.4

// posisi OC0 tidak bisa diubah, harus berada pada PINB.4, coba lihat datasheet atmega32

PORTB=0x00;

DDRB=0x08;

//setingan register untuk membangkitkan PWM dari Timer0

// Timer/Counter 0 initialization

// Clock source: System Clock

// Clock value: 8000.000 kHz

// Mode: Phase correct PWM top=FFh

// OC0 output: Non-Inverted PWM

TCCR0=0x61;

TCNT0=0x00;

OCR0=0x00;



while (1)

      {

      // Place your code here

      for(i=0;i<255;i++)// PWM akan dijalankan dengan variasi antara 0-255 dengan interval 100 ms

        {

        pwm=i;

        delay_ms(100);

        }

      };

}

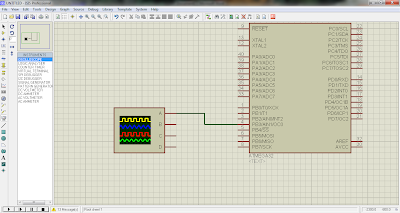

Kemudian compile dengan menekan shift+F9 pada keyboard, hasil nya yaitu file *.hex saya simulasikan dengan proteus dengan rancangan seperti berikut

Dan hasil simulasinya adalah sebagai berikut


 Semoga Bermanfaat
