Menggunakan IC Real Time Clock DS1307 dengan CodeVisionAVR

Bismillah, semoga saya bisa istiqomah nulis di blog ini

Kesempatan kali ini saya ingin berbagi tentang menggunakan IC DS1307 dengan CodevisionAVR versi 1.xx.x. DS1307 adalah IC yang berfungsi menyediakan data waktu seperti jam dan tanggal secara real time.



DS1307 diakses lewat i2c, berikut ini skematik nya



Nah …, sekarang mari mulai membuat code nya di codevision

Dimulai:

Buka aplikasi codevision versi 1.xx.x, ingat harus versi 1.xx.x karena pada tulisan ini saya pakai yang versi 1.xx.x. buatlah new project.





Pilih file type yaitu project, karena kita ingin buat new project, klik OK



Klik Yes

Kesempatan kali ini menggunakan atmega 8 dengan clock 8 MHz, kemudian pilih / klik i2c

Pilih i2c port = PORTC, SDA bit = 0, SCL bit = 1, maksudnya port SDA dan SCL i2c ada di PORTC bit ke 0 dan ke 1. Buatlah setingan seperti gambar diatas, kemudian klik file pilih generate, save and exit.

Save file dengan nama “i2c”



Klik save

Klik save



Kemudian akan muncul

Seperti biasa, untuk memudahkan saya menjelaskan hapus semua code tersebut dan ganti dengan code berikut:

#include <mega8.h>

#include <stdio.h>

// Alphanumeric LCD Module functions

#asm

   .equ __lcd_port=0x18 ;PORTB

#endasm

#include <lcd.h>

// I2C Bus functions

#asm

   .equ __i2c_port=0x15 ;PORTC

   .equ __sda_bit=0

   .equ __scl_bit=1

#endasm

#include <i2c.h>

// DS1307 Real Time Clock functions

#include <ds1307.h>

// Declare your global variables here

unsigned char j,m,s;

unsigned char h,b,t;

unsigned char buffer[16];

void main(void)

{

// I2C Bus initialization

i2c_init();

// LCD module initialization

lcd_init(16);

// DS1307 Real Time Clock initialization

// Square wave output on pin SQW/OUT: Off

// SQW/OUT pin state: 0

rtc_init(0,0,0);

rtc_set_time(12,12,12);//tulis jam 12:12:12

rtc_set_date(10,10,10);//tulis tanggal 10-10-10

while (1)

      {

      // Place your code here

      rtc_get_time(&j,&m,&s);//baca jam

      sprintf(buffer,"%d:%d:%d",j,m,s);

      lcd_gotoxy(0,0);

      lcd_puts(buffer);

      rtc_get_date(&h,&b,&t);//baca tanggal

      sprintf(buffer,"%d:%d:%d",h,b,t);

      lcd_gotoxy(0,1);

      lcd_puts(buffer);



      };

}

*cat: ada penambahan LCD di PORTB untuk memudahkan dalam mengamati / melihat hasil dari pembacaan dan penulisan data jam dan tanggal dari DS1307

Kemudian compile program diatas dengan menekan shift+F9 pada keyboard,

Klik OK, file .hex saya simulasikan dengan proteus

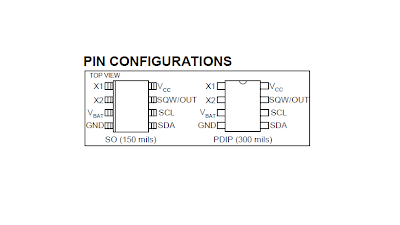

*cat: pada gambar diatas rangkaian realnya, ic ds1307 pin 1 dan 2 di hubung ke crystal dan pin 3 ke batere 3v dc dan pin 7 ke GND.

 ini video nya...

 Semoga bermanfaat
